防爆快速卷帘门

名称

恒通门业防爆快速卷帘门参数

门框

结构

恒通门业采用厚度2.0mm优质宝钢冷轧板表面烤漆处理/厚度2.0mm(201-304)不锈钢/3.0铝合金表面氧化处理,精加工焊接门框架包厢及电机罩壳，美观大方，结实抗老化，防腐蚀等优点。

门洞净尺寸宽：

W(600-3600)*高H(1000-3600)

门洞净尺寸宽：

W(3600-7600)*高H(3600-8000)

外框尺寸：

（W+260）*（H+400）

外框尺寸：

（W+300）*（H+450）

功率

220V /50HZ

380V

220/50HZ

380V

0.55-0.75KW

变频/伺服电机

0.75KW

变频电机

0.75-1.5KW

变频/伺服电机

1.5-2.2KW变频

变频电机

RV50/10：1

RV63/15:1

RV63/10：1

RV63/15-20：1

开启1.0-1.8m/s

关闭0.8-1.2m/s

开启0.8-1.2m/s

关闭0.6-1.0m/s

开启1.0-1.8m/s

关闭0.8-1.2m/s

开启0.6-1.0m/s

关闭0.4-0.8m/s

电机

恒通门业定制电磁制动隔爆型三相异步电动机，要求电动机内部的爆炸性混合物爆炸时，隔爆外壳不应损坏或产生影响隔爆性能的变形；内部爆炸火焰不允许通过外壳的隔爆接合面而引起处部爆炸性混合物的爆炸，功率：0.55-2.2KW,电源220V/380V，制动电压96VDC,可承载大负荷安全运行，防爆快速卷帘门满足等级BT4，也就是Ex (ia) II B T4。高效低噪音（带断电制动器、手动制动释放刹车，手摇电机尾轴，实现应急开启。）

控制系统

防爆快速卷帘门恒通门业采用的电气电路及运动部件而设计的相应措施，符合检测条例和防爆体系的相对要求。是经过国家防爆电气产品质量监督检验测试中心检验合格并颁发防爆合格证。

Ex--是防爆电气产品的标志；

ia--可以应用于一区二区的本质安全型电气产品；ia等级:在正常工作、一个故障和二个故障时均不能点燃爆炸性气体混合物的电气设备。

II--表示非矿用（厂用、非甲烷）爆炸性气体环境，在标注时，这个II是必不可少的。

B--代表气体分级

T4--温度组别（对不同的废矿用气体按照燃点进行分组，T4是135-200℃的气体，意思是它能在T4及燃点高于T4的爆炸气体环境中安全运行。

限位

 高精度绝对值编码器，定位准确，一次到位，设置简单，几十万次的开关误差不差过3MM。（可设半开和全开）

安全系数

恒通门业标配韩国Autonics红外线安全保护电眼：门框两侧地面30CM位置设有对射电眼，快速卷帘门下方有物体，使门保持开启状态；当门体下降时下方有物体通过，门体会开启到最高位，待下方无障碍物时再延时下降。（可以根据现场增加其它安全装置）

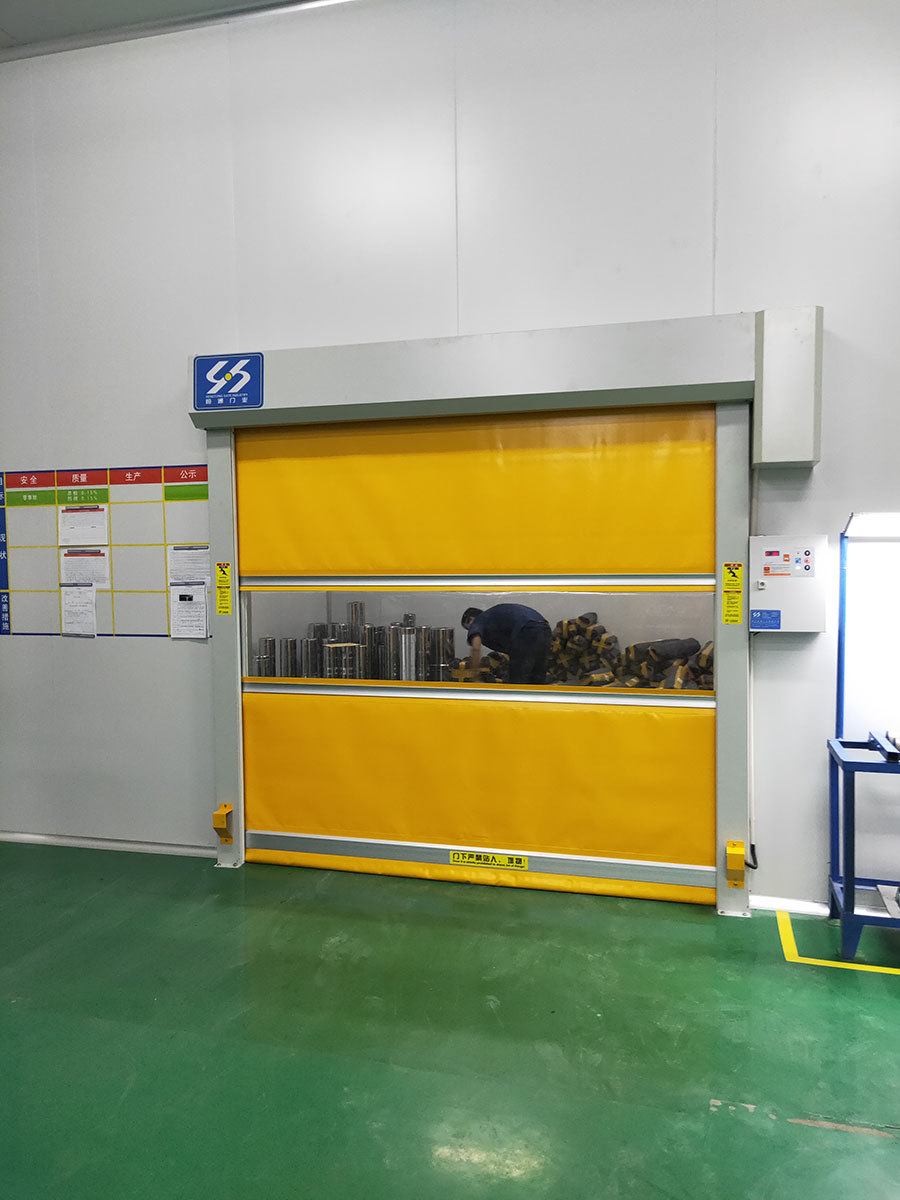

双向通透PVC透明视窗，厚度:120-150cm，宽度:150cm长方形或椭圆形也可做全透明门帘用；增加光亮度及安全视线。以便观察快速卷帘门门二侧的情况，从而避免了碰撞情况的产生。

密封性能

恒通门业快速卷帘门底部装有弹性的PVC基布气密封，它可与各种不平坦地面精密结合，可达到万级标准，门柱密封采用特有的双层毛刷增加了更好的密封性。独特的密封系统，高效的密封方式，最大限度阻断冷热风的移动，防止外部灰尘、昆虫的进入，有效地隔绝气味、噪音的传播

抗风材料

高强度抗氧化铝合金抗风肋条，银白色，符合6063-T6标准。分段连接，更换方便。抗风7-8级（根据现场环境配备抗风肋条数量）

快速卷帘门帘布

 进口聚氯乙烯涂层织物颜色，其内部含网状尼龙材料,厚度0.8mm-1.5mm，

拉伸强度（经/纬）：5700/5100 N/5cm

撕袭强度（经/纬）：900/80 N；

使用温度：-10℃～+70℃；超耐寒区域-40℃～+70℃。

防火级别：法国标准NF-P92-503 M2或德国标准DIN 4102 B1

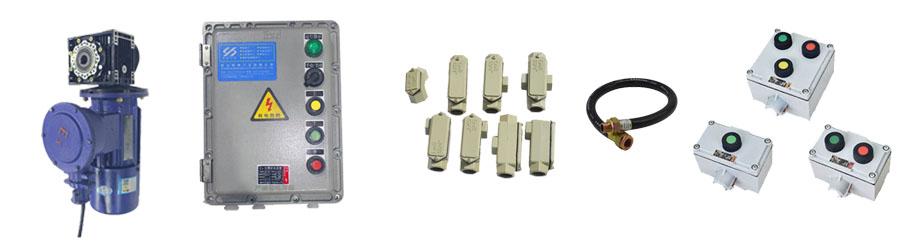

需要防爆的部件

防爆快速电机、防爆型控制箱、防爆型安全光电、防爆型开关门按钮盒、防爆型线管、防爆型线名与转接防爆头等全系列防爆配件。
