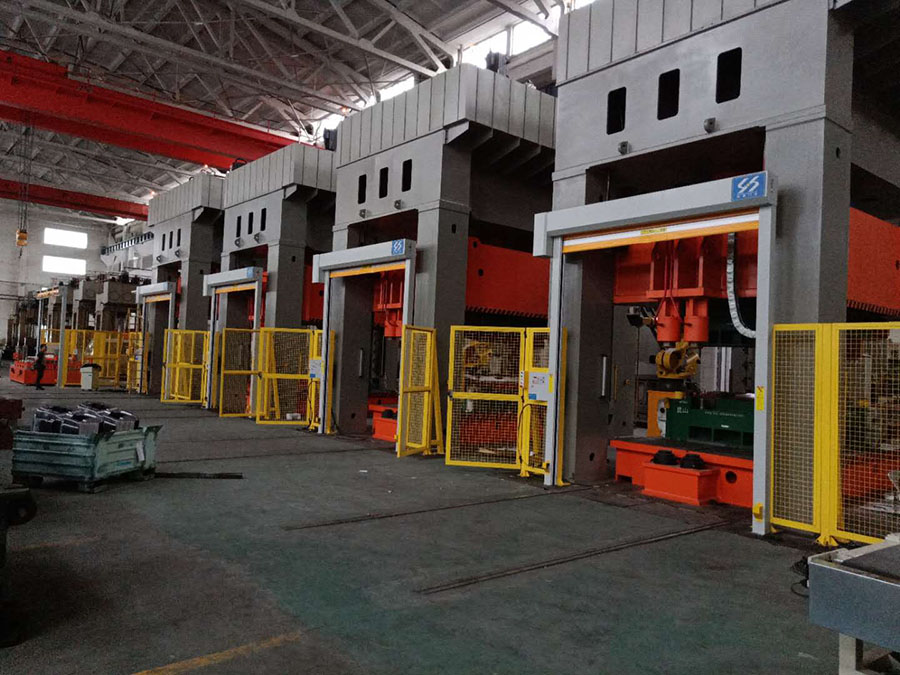

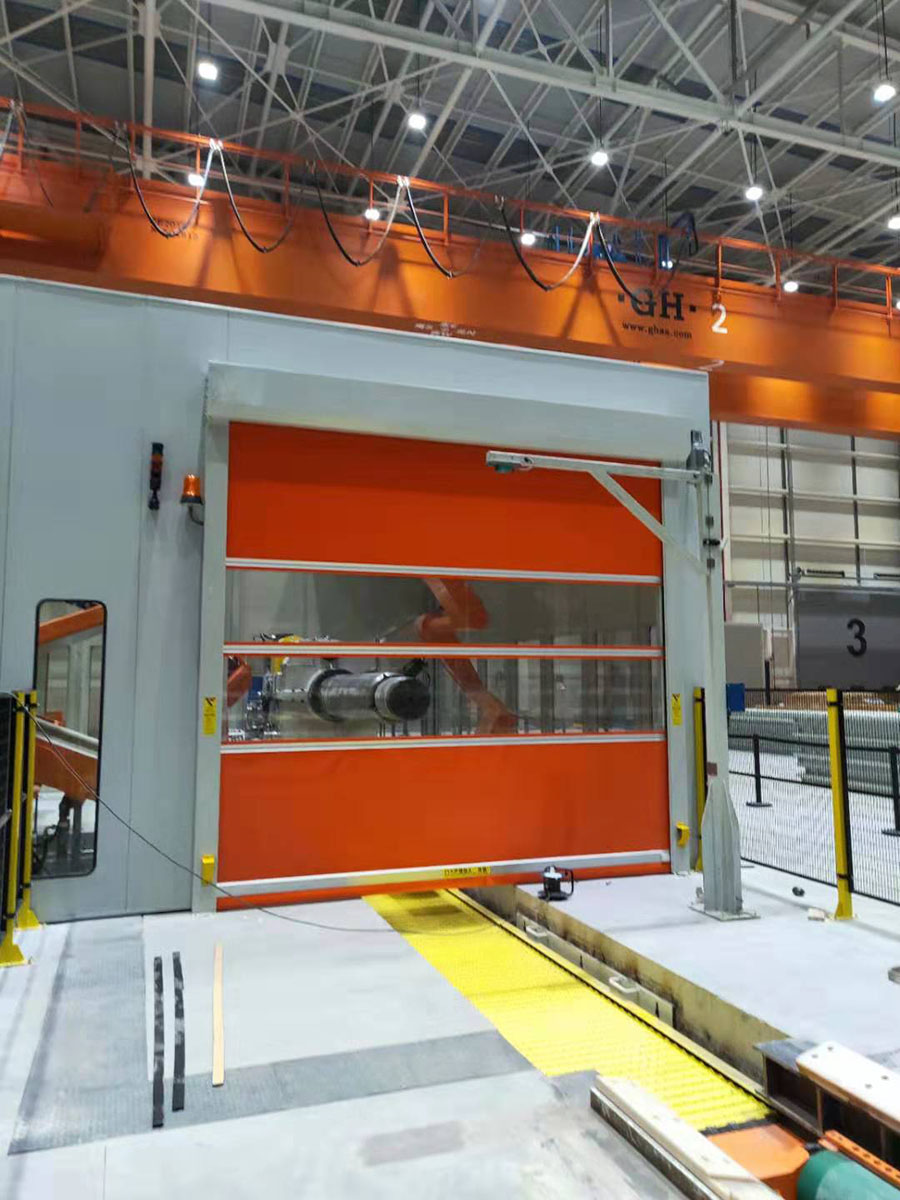

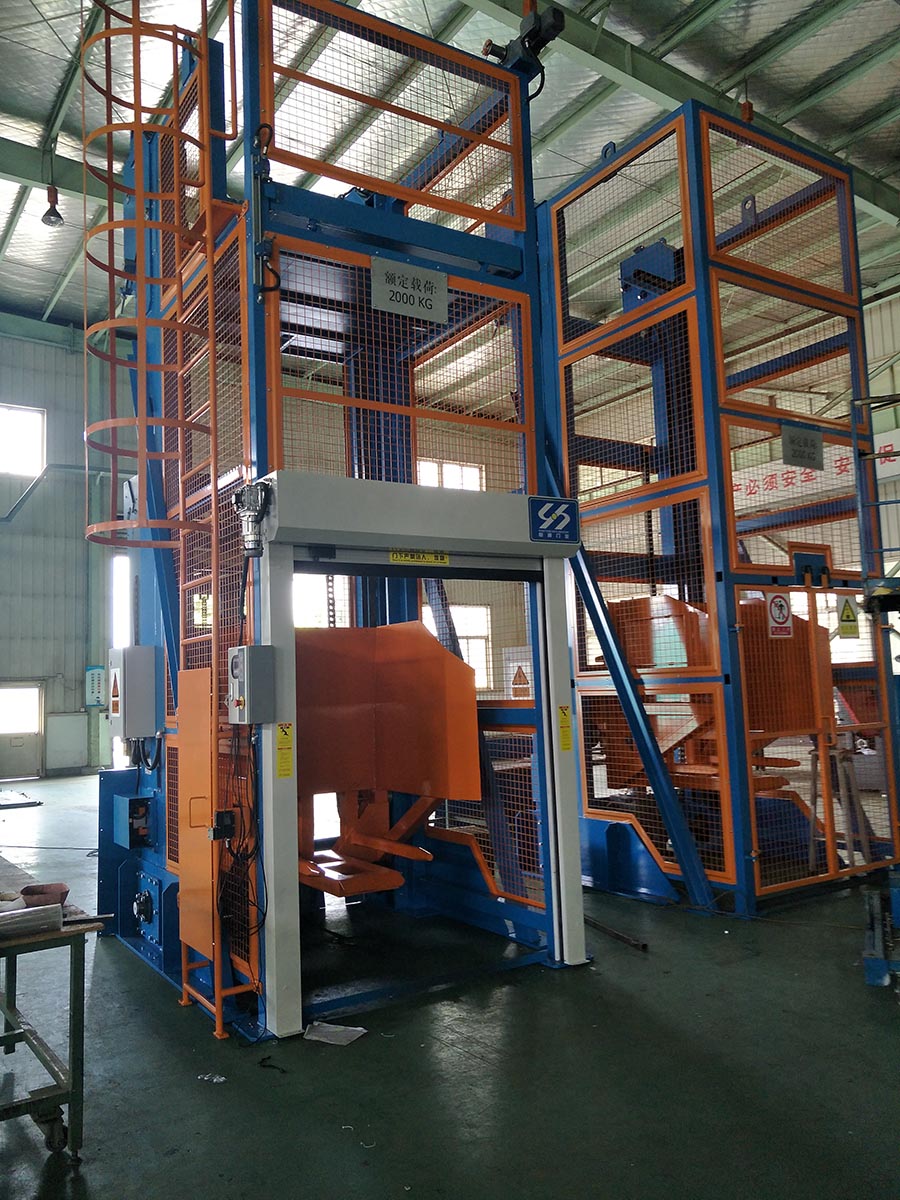

自动化设备防护快速卷帘门

名称

恒通门业通道快速卷帘门参数

门框

结构

恒通门业采用厚度2.0mm优质宝钢冷轧板表面烤漆处理/厚度2.0mm(201-304)不锈钢/3.0铝合金表面氧化处理,精加工焊接门框架包厢及电机罩壳，美观大方，结实抗老化，防腐蚀等优点。

门洞净尺寸宽：

W(600-3600)*高H(1000-3600)

门洞净尺寸宽：

W(3600-7600)*高H(3600-8000)

外框尺寸：

（W+260）*（H+400）

外框尺寸：

（W+300）*（H+450）

功率

220V /50HZ

380V

220/50HZ

380V

0.55-0.75KW

变频/伺服电机

0.75KW

变频电机

0.75-1.5KW

变频/伺服电机

1.5-2.2KW变频

变频电机

RV50/10：1

RV63/15:1

RV63/10：1

RV63/15-20：1

开启1.0-1.8m/s

关闭0.8-1.2m/s

开启0.8-1.2m/s

关闭0.6-1.0m/s

开启1.0-1.8m/s

关闭0.8-1.2m/s

开启0.6-1.0m/s

关闭0.4-0.8m/s

电机

恒通门业定制专用电机/德国SEW/德国伦茨/伺服高频启停电机，功率：0.55-2.2KW,电源220V/380V，制动电压96VDC,可承载大负荷安全运行，高效低噪音（带断电制动器、手动制动释放刹车，手摇电机尾轴，实现应急开启。）

控制系统

恒通门业采用丹佛斯控制箱/三菱/安川/欧姆龙+人机界面控制箱/伺服等专用控制箱。控制箱内置矢量控制模式、控制精度高；高转矩变频器、PLC编程控制，具有高性能、高可靠性、高稳定性、高精准定位等特点。同时运用变频控制技术，有软启动，缓停止功能，保证门体运转平稳增加使用。有控制端子方便外接控制方式，可以输出到位信号实现自动化设备联动，控制电压24VDC,  IP54控制箱，符合国家电气安全标准，即使在恶劣环境下使用亦能防水防尘

限位

 高精度绝对值编码器，定位准确，一次到位，设置简单，几十万次的开关误差不差过3MM。（可设半开和全开）

安全系数

恒通门业标配韩国Autonics红外线安全保护电眼：门框两侧地面30CM位置设有对射电眼，快速卷帘门下方有物体，使门保持开启状态；当门体下降时下方有物体通过，门体会开启到最高位，待下方无障碍物时再延时下降。（可以根据现场增加其它安全装置）

双向通透PVC透明视窗，厚度:120-150cm，宽度:150cm长方形或椭圆形也可做全透明门帘用；增加光亮度及安全视线。以便观察快速卷帘门门二侧的情况，从而避免了碰撞情况的产生。

密封性能

恒通门业快速卷帘门底部装有弹性的PVC基布气密封，它可与各种不平坦地面精密结合，可达到万级标准，门柱密封采用特有的双层毛刷增加了更好的密封性。独特的密封系统，高效的密封方式，最大限度阻断冷热风的移动，防止外部灰尘、昆虫的进入，有效地隔绝气味、噪音的传播

抗风材料

高强度抗氧化铝合金抗风肋条，银白色，符合6063-T6标准。分段连接，更换方便。抗风7-8级（根据现场环境配备抗风肋条数量）

快速卷帘门帘布

 进口聚氯乙烯涂层织物颜色，其内部含网状尼龙材料,厚度0.8mm-1.5mm，

拉伸强度（经/纬）：5700/5100 N/5cm

撕袭强度（经/纬）：900/80 N；

使用温度：-10℃～+70℃；超耐寒区域-40℃～+70℃。

防火级别：法国标准NF-P92-503 M2或德国标准DIN 4102 B1
